CTB PCV elektrisches Wasserventil

CTB PCV elektrisches Wasserventil

Siłownik elektryczny do zaworów serii CTB charakteryzuje się specjalną konstrukcją, pięknym wyglądem, solidną konstrukcją i wytrzymałością dziesięciokrotnie przewyższającą standardowe produkty tego typu. Można go nazwać wytrzymałym jak diament. Seria siłowników elektrycznych do zaworów obrotowych zyskała zupełnie nowe uznanie klientów dzięki swojej doskonałej wydajności i niezrównanym zaletom.

1. Wydajna funkcja: inteligentny typ, typ przełącznika, posiada wszystkie potrzebne typy sygnałów wyjściowych;
2. Odporność na hałas: konstrukcja zintegrowana z osią koła zamachowego zapobiega zacinaniu się w miejscu styku klucza, wysoka precyzja przekładni, kuta ze specjalnego stopu miedzi, o wysokiej wytrzymałości i odporności na zużycie;
3. Gwarancja bezpieczeństwa: pomyślnie przeszedł test wytrzymałości ciśnieniowej ACl500V, klasa izolacji silnika F, co gwarantuje bezpieczeństwo pracy;
4. Łatwe tworzenie kompletnego zestawu: zasilanie jednofazowe, uproszczone podłączenie przewodów z zewnątrz, możliwość zasilania 380 V AC.
5. Urządzenie zabezpieczające: podwójne ograniczenie położenia, zabezpieczenie przed przegrzaniem, zabezpieczenie przed przeciążeniem (opcjonalnie);
6. Różne prędkości: pełny czas skoku dostępny w różnych wariantach, np. 9 S, 13 S, 15 S, 30 S, 100 S (przed wysyłką z fabryki w celu ustalenia).
7. Zabezpieczenie antykorozyjne: kompletny wspornik maszyny, zarówno sprzęgło, jak i śruba, wykonane są ze stali nierdzewnej.

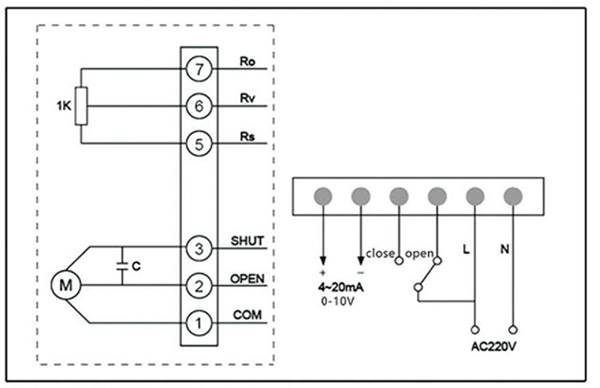

8. Możliwość zasilania inteligentnego zaworu regulacyjnego (4-20 mA lub 0-10 V).

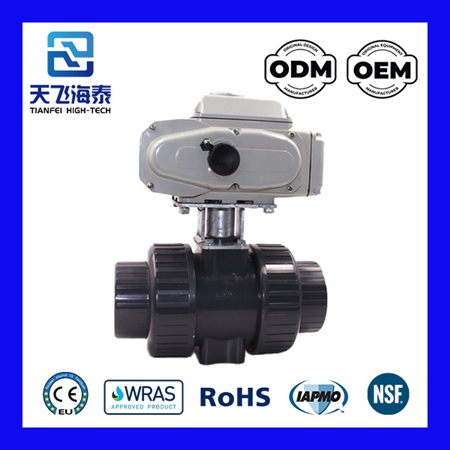

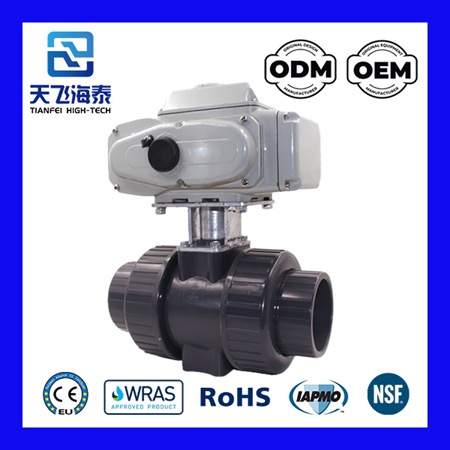

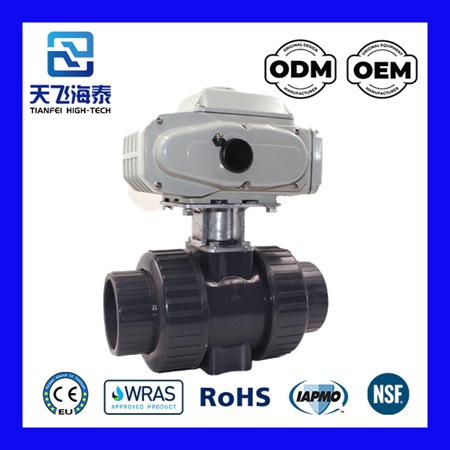

Wprowadzenie produktu do serii CTB PCV zawór elektryczny do wody

Größe: DN15-DN100

Betriebsspannung: AC220V, DC12V, AC12V, DC24V, AC24V

Zawór elektryczny do wody Tianfei High-Tech zapewnia wyjątkową wydajność, łącząc precyzyjną inżynierię z solidną trwałością, zapewniając niezrównaną niezawodność w zastosowaniach przepływowych. Zaprojektowany do wymagających środowisk przemysłowych, nasz zawór kulowy z napędem silnikowym charakteryzuje się wysokiej jakości materiałami, konstrukcją odporną na korozję i zaawansowaną technologią uszczelniania, aby zapewnić szczelność i wydłużoną żywotność. Z płynnym uruchamianiem, niskimi wymaganiami konserwacyjnymi i kompatybilnością z systemami automatycznymi.

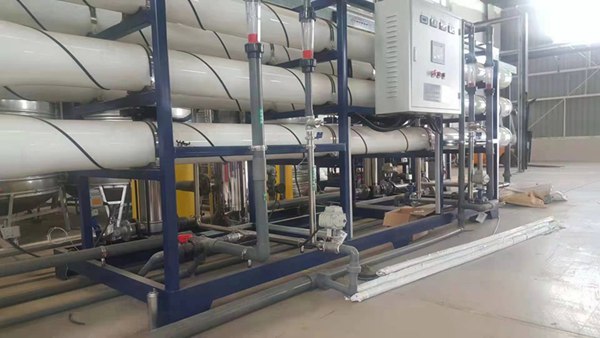

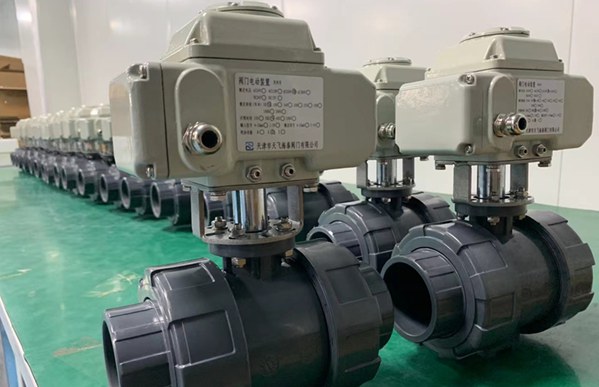

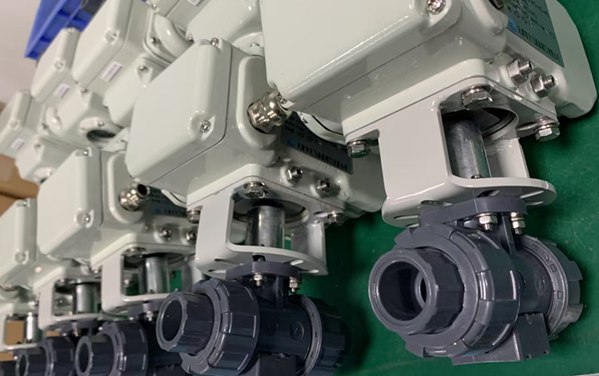

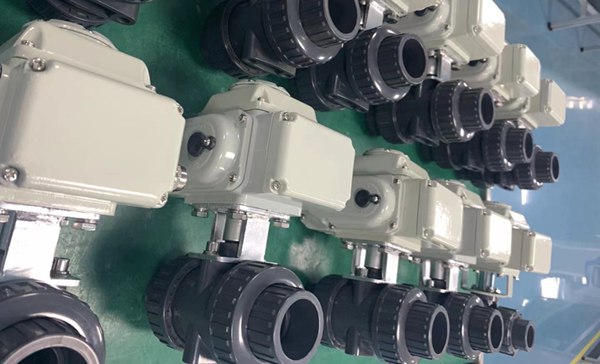

Prawdziwa scena fabryczna

Steuermodus

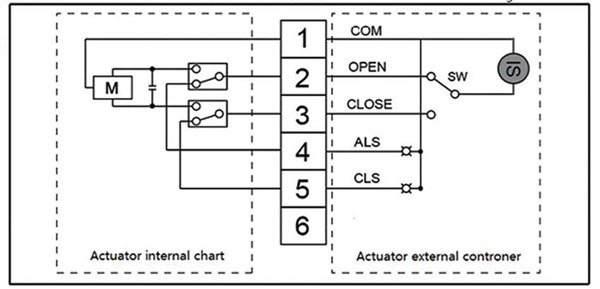

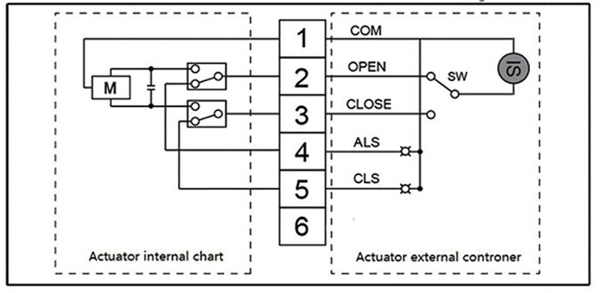

1. Nach dem Verbinden von SW und OPEN, Das Ventil öffnet sich, schaltet das Gerät automatisch aus, Schwarze und grüne Drähte geben das Öffnungssignal aus, Das Ventil bleibt in der vollständig geöffneten Position.

2. Nach dem Verbinden von SW und CLOSE, das Ventil schließt, schaltet das Gerät automatisch aus, Schwarze und rote Drähte geben das Schließsignal aus, Das Ventil bleibt in der vollständig geschlossenen Position.

1.SW- und OPEN-Verbindung, Das Ventil öffnet sich, gewinnt an Position, Der Strom schaltet sich automatisch ab, Die gelben und grünen Drähte geben das Öffnungssignal aus, Das Ventil bleibt in der vollständig geöffneten Position.

2.SW- und CLOSE-Verbindung, das Ventil schließt, gewinnt an Position, Der Strom schaltet sich automatisch ab, Die gelben und roten Drähte geben das Schließsignal aus, Das Ventil bleibt in der vollständig geschlossenen Position.

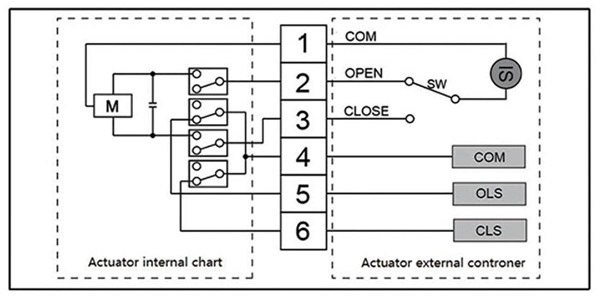

1. SW- und OPEN-Verbindung, następnie zawór się otwiera, gewinnt an Position, Der Strom schaltet sich automatisch ab, zacisk 3 wysyła sygnał otwarcia, ponadto zawór pozostaje w pozycji całkowicie otwartej.

2. SW- und CLOSE-Verbindung, następnie zawór się zamyka, gewinnt an Position, Der Strom schaltet sich automatisch ab, zacisk 4 wysyła sygnał zamknięcia, ponadto zawór pozostaje w pozycji całkowicie zamkniętej.

Aktywny: 12 (COM) 7 (CLOSE) 8 (OPEN)
Pasywny: 12 (COM) 7 (CLOSE) 8 (OPEN) 2 (CLS) 3 (OLS) 4 (CLS)

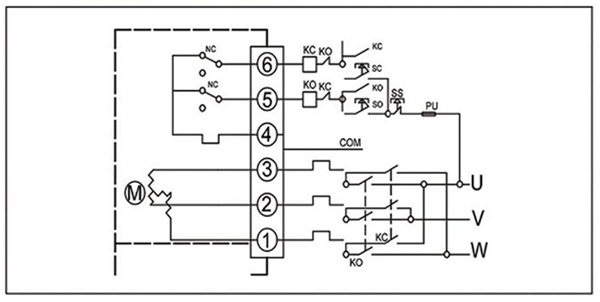

1.KO zamknij, następnie otwórz zawór, uzyskaj pozycję, ponadto wewnętrzne automatyczne wyłączenie zasilania.

2.KC zamknij, następnie zamknij zawór, uzyskaj pozycję, ponadto wewnętrzne automatyczne wyłączenie zasilania.

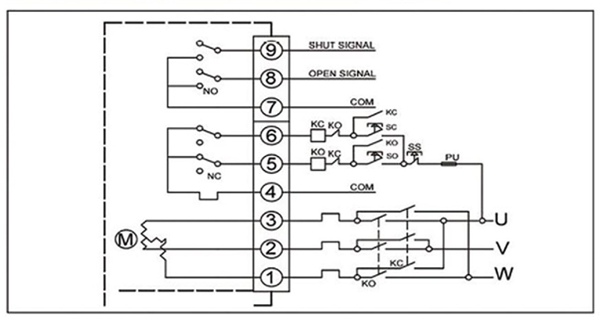

1.KO zamyka, następnie zawór otwiera się, gewinnt an Position, wewnętrzne automatyczne wyłączenie, ponadto terminal 8 wysyła sygnał pozycji otwartej.

2.KC zamyka, następnie zawór zamyka się, gewinnt an Position, wewnętrzne automatyczne wyłączenie, ponadto terminal 9 wysyła sygnał pozycji zamkniętej.
