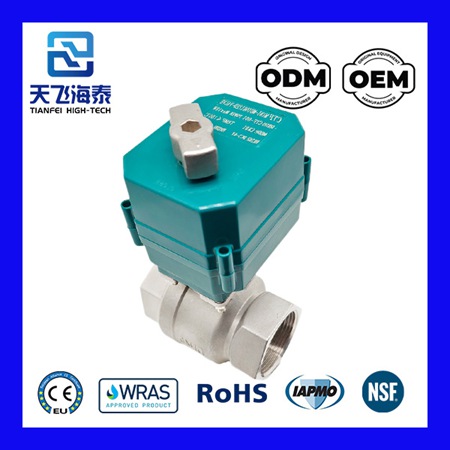

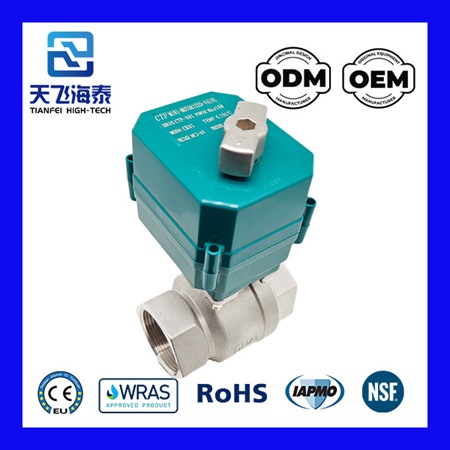

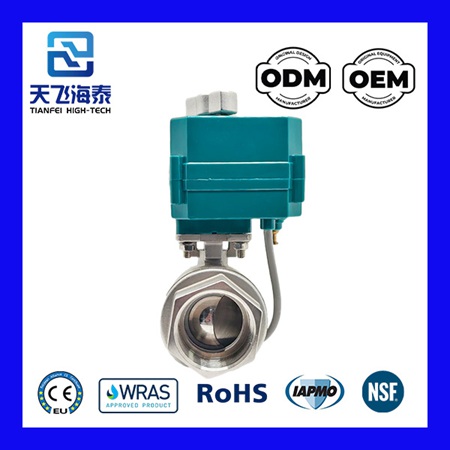

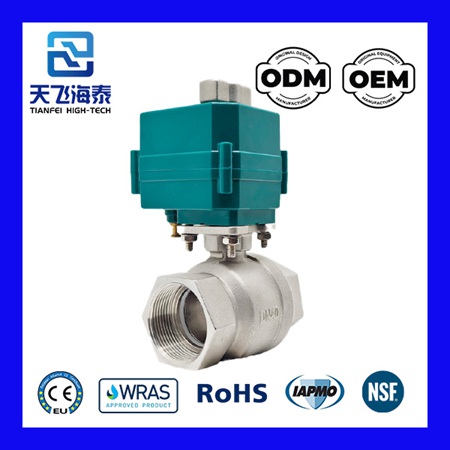

CTF-001 valvula electrica
1. Forma simple, tamaño compacto, accionamiento por engranajes totalmente metálicos, rendimiento confiable y alto par de hasta 15. Es un producto intermedio entre una válvula mini y una válvula de grado industrial. La válvula está sellada con estructura de flotador, antigoteo y es adecuada para suciedad intensa y situaciones de inactividad prolongada.
2. Doble límite eléctrico y mecánico, posicionamiento preciso y alta consistencia.
3. La conexión del actuador y la válvula cumple con la norma IS05211. Las bridas F08 y F05 facilitan la elección del cuerpo de la válvula por parte del usuario. La válvula de bola de latón, acero inoxidable y PVC, con carcasa IP65, se puede utilizar en entornos relativamente húmedos.
4. Indicador de posición y función de anulación manual (adecuado para cortes de energía repentinos o interruptor de emergencia por accidente).
Parámetros técnicos
| Modelo | CTF-001 |
| Par de salida | 10Nuevo Méjico |
| Horario de apertura/cierre | 12s |
| Voltaje de funcionamiento | CC3-6V CC12V CA/CC9-24V CA220V CA85-265V |
| Presión de trabajo | Máx. 1,0 MPa. |
| Clase de protección | IP65 |
| Temperatura | 0-90℃ |
| Corriente de funcionamiento | Máx. 100 mA |
| Modo de control | CR01 CR02 CR03 CR04 CR05 |
| Tamaño de la válvula | DN8-DN50 |
modo de control
1. Al conectar SW a ABRIR, la válvula se abre, la posición desconecta automáticamente la alimentación y permanece en posición completamente abierta.
2. Al conectar SW a CERRAR, la válvula se cierra, la posición desconecta automáticamente la alimentación y permanece en posición completamente cerrada.
1. Al conectar SW a OPEN, la válvula se abre a su posición, se desconecta automáticamente la alimentación y permanece en posición completamente abierta.
2. Al conectar SW a CL0SE, la válvula se cierra a su posición, se desconecta automáticamente la alimentación y permanece en posición completamente cerrada.
1. Al conectar SW a ABRIR, la válvula se abre, la posición desconecta automáticamente la alimentación y permanece en posición completamente abierta.
2. Al conectar SW a CERRAR, la válvula se cierra, la posición desconecta automáticamente la alimentación y permanece en posición completamente cerrada.
1. Al conectar la alimentación, la válvula se abre, detecta su posición y se apaga automáticamente. La válvula permanece en la posición completamente abierta/cerrada.
2. Al desconectar la alimentación, la válvula se cierra, detecta su posición y se apaga automáticamente. La válvula permanece en la posición completamente abierta/cerrada.
1. Tras conectar SW y OPEN, la válvula se abre a la posición IS. El controlador prueba y detecta la señal A0lS, y la válvula permanece en la posición completamente abierta.
2. Tras conectar SW y CL0SE, la válvula se abre a la posición LS. El controlador prueba y detecta la señal A0lS, y la válvula permanece en la posición completamente abierta.
Aplicación
-
Sistemas de Medición Inteligente con IC y Válvulas Eléctricas
Equipos de medición de última generación que combinan tecnología de tarjeta IC sin contacto para agua y calefacción con válvulas eléctricas de precisión. Ofrecen exactitud certificada (±1%) en medidores ultrasónicos/mecánicos, con características de seguridad avanzadas, opción de prepago y capacidad de monitoreo remoto integrado. -
Control HVAC y Protección contra Incendios con Válvulas Eléctricas
Soluciones integrales para climatización y seguridad: incluyen sistemas VRF, redes de ventilación inteligente y detectores avanzados. Incorporan compuertas cortafuegos y rociadores certificados EN 12101/NFPA, con capacidad de integración completa en sistemas de gestión de edificios (BMS) para supervisión permanente.
-
Control Automatizado de Agua con Válvulas Eléctricas
Sistemas inteligentes para sector industrial e institucional: plantas de reciclado (hasta 90% de eficacia), sistemas de riego PLC y módulos MODBUS RTU de tamaño reducido. Incorporan detección automática de fugas y seguimiento instantáneo del consumo. -
Soluciones Avanzadas de Tratamiento Hídrico con Válvulas Eléctricas
Equipos con certificación NSF: sistemas de purificación (ósmosis inversa/UV/ultrafiltración), termotanques solares e instantáneos (COP≥3,5), humidificadores de alta capacidad (50-1000l/h) y lavadoras inteligentes con algoritmos de IA para máximo ahorro de agua.
